后拉筒夾

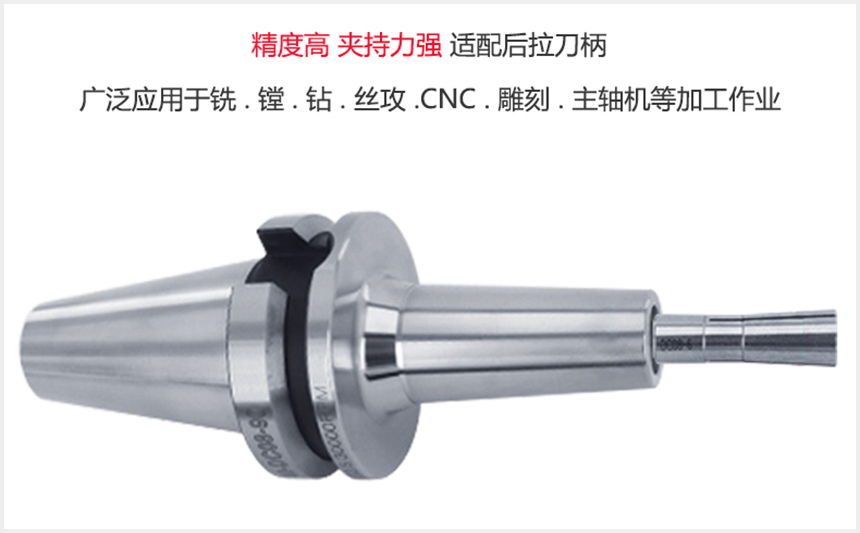

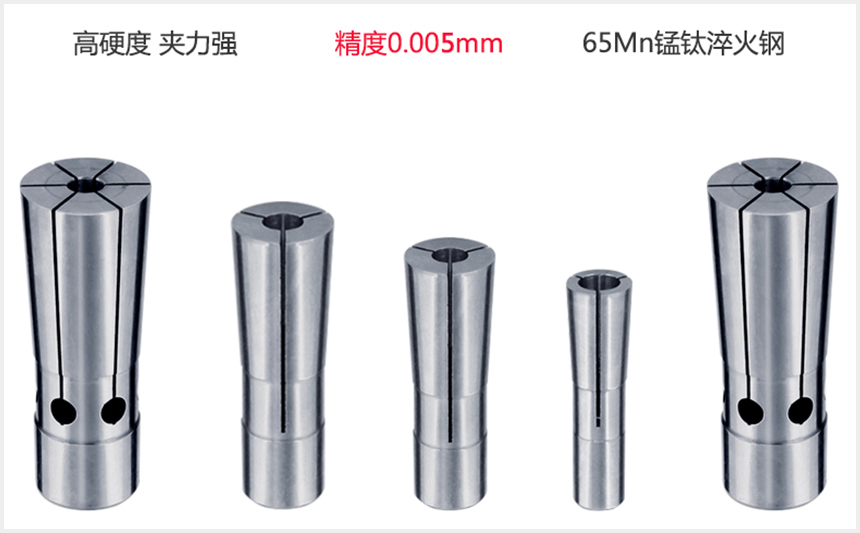

    后拉筒夾用于各類機械加工夾持領域。后拉筒夾是筒夾中的一種，刀柄與數控刀具之間的連接工具。與后拉刀柄一起組合使用。主要用于鉆孔，銑削，鉸孔，攻絲和磨削中刀柄與刀具夾持使用。后拉筒夾采用彈簧鋼條型開槽的設計，允許一個較大的夾持范圍并同時擁有是佳的徑向跳動誤差，不同型號的筒夾夾持不同型號刀具。

按夾持直徑范圍分不同規格型號：SDC06可夾持 3-6mm 直徑的刀具,SDC08可夾持 3-8mm 直徑的刀具,SDC12可夾持 3-12mm直徑的刀具,按照精度可分為A級,AA級,AAA級。

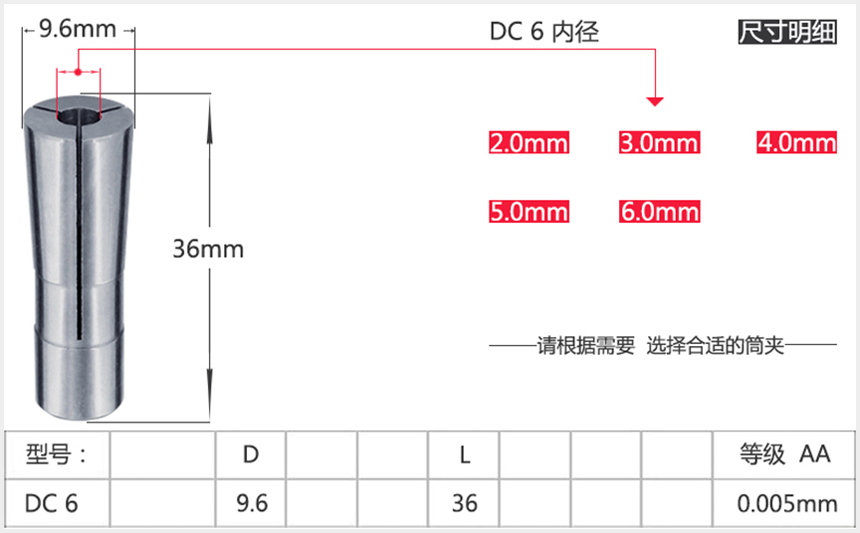

后拉筒夾DC6規格尺寸表

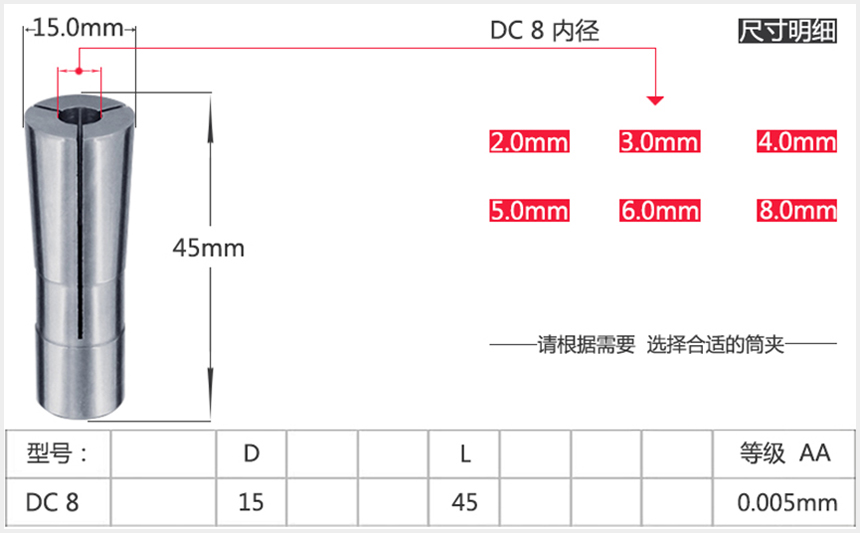

后拉筒夾DC8規格尺寸表

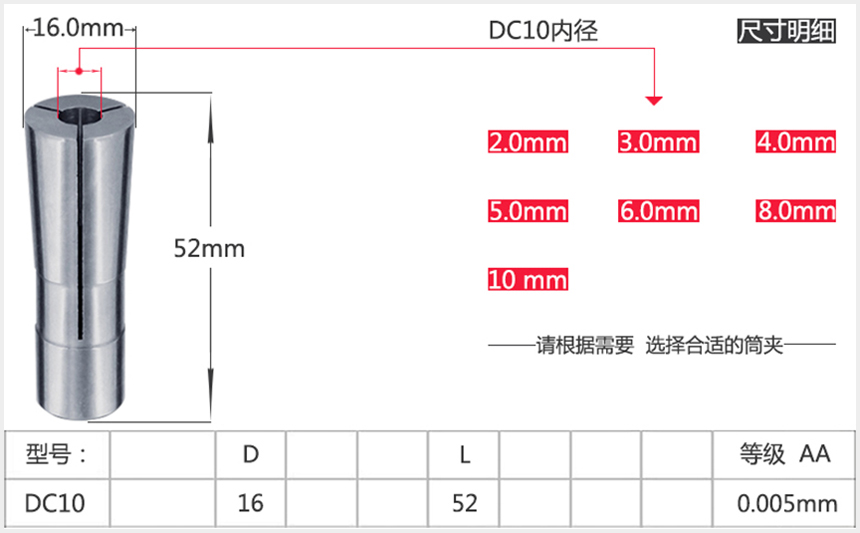

后拉筒夾DC10規格尺寸表

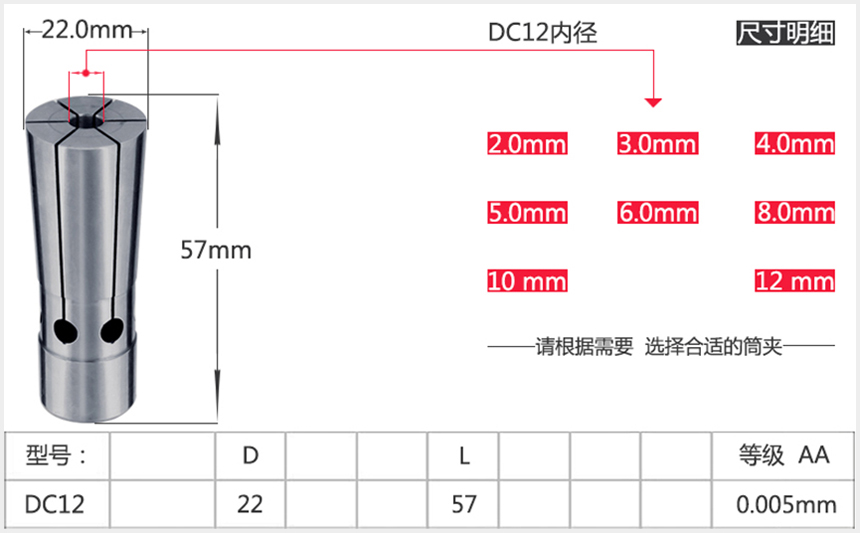

后拉筒夾DC12規格尺寸表

    后拉筒夾使用注意事項：

1，切忌在未安裝刀具狀態下堅固螺帽，以免損壞筒夾。不正當的組裝方式，長期可能會影響筒夾變形，同心度偏離，并造成螺帽損壞。

2，組裝時務必使用正確的筒夾，筒夾需先與螺帽組合后再放入刀桿，刀具置入筒夾內不可少于筒夾口徑長度的2/3.
