當前位置：強力刀柄結構,強力刀柄內部結構圖
日期：2017-11-14

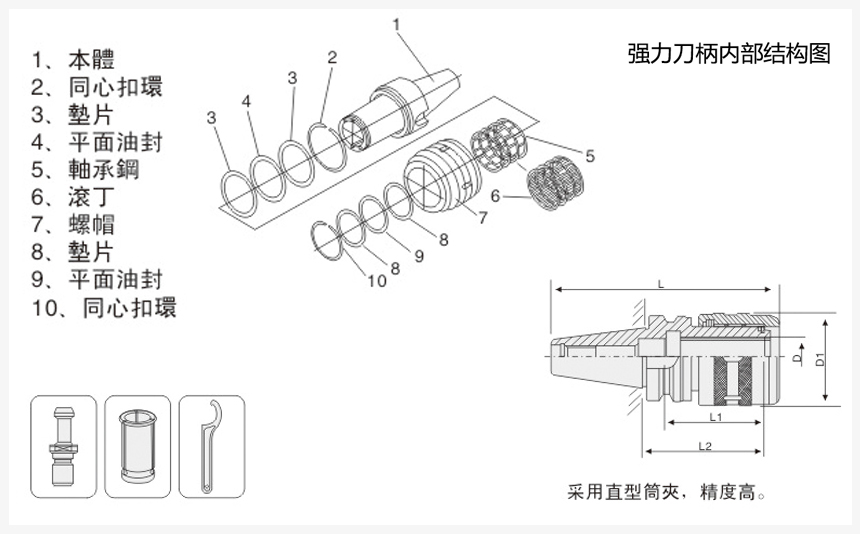

強力刀柄結構：是由1，刀柄本體。2，同心扣環。3，墊片。4，平面油封。5，軸承。6，滖丁。7，螺帽。8，墊片。9，平面油封。10，同心扣環。組成。配拉釘，采用直型強力筒夾，用強力扳手。
強力刀柄內部結構跟棘輪軸承的相似，滾針是在圓錐面上一個方向厚，反方向薄，而不是等高面滾動，也就是一個方向是間隙更小，鎖緊，一個方向是間隙更大，松開。鎖緊套順時針旋轉時帶動保持架及滾針旋轉，當滾針落入夾頭體上0.8的槽時由于導向作用逼使保持架傾鈄，繼續旋轉0.8的鈄槽使滾針向上運動從而帶動保持架一起動作，形成螺旋向上運動，由于錐度作用逼使夾頭體向內變形，形成鎖緊力。反時針時螺旋向下松開。內孔圓槽設計，均勻的彈性變形量，可確保優秀的精密度。特殊針狀軸承排列設計，鎖緊阻力低，夾持力高，可產生280kgm的夾持力。
