刀柄拉釘的工作原理:拉釘一端是和機床卡口相連,一端是和刀柄相連,d部位根據機床卡口的度數卡進去,g部位有螺紋和刀柄擰緊.通過拉桿傳遞的軸向力以及拉桿接頭和拉釘，實現對刀柄的拉緊。當換刀時,要求松開刀柄. 當拉釘安裝在普通機床或數控機床的主軸上時，桿體的圓弧接頭與拉桿結構的前端連接，拉釘的螺桿接頭與伸入主軸軸孔中的刀柄內螺孔相配合連接，實現了刀柄在普通機床和數控機床上的使用，使得刀柄既能應用于加工中心上，又可應用于普通機床和數控機床上，提高了刀柄的通用性，降低了生產成本。

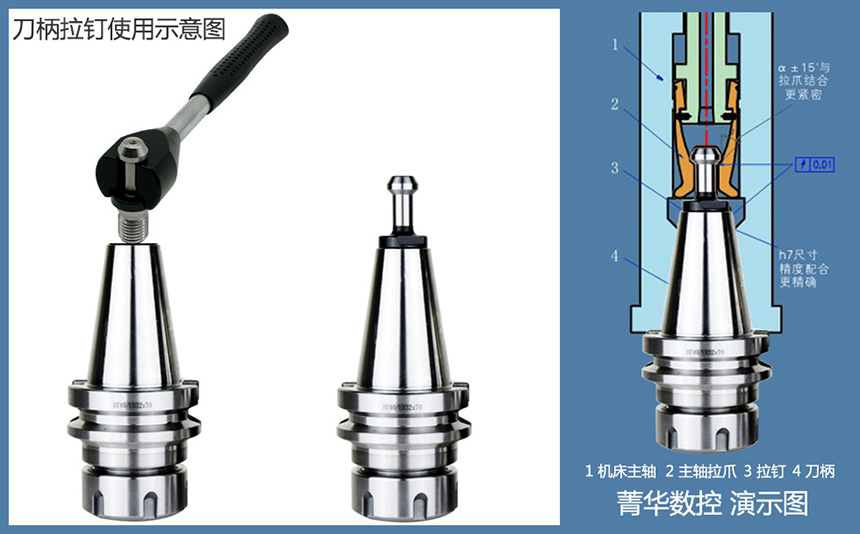

刀柄的拉釘拉緊,當換刀時,要求松開刀柄.主軸內部刀具自動夾緊機構是數控機床加工中心的特有機構。圖為加工中心主軸結構部件圖，其刀具可以在主軸上自動裝卸并進行自動夾緊，其工作原理如下：當刀具2裝到主軸孔后，其刀柄后部的拉釘3便被送到主軸拉桿的前端，在碟形彈簧的作用下，通過彈性卡爪將刀具拉緊。
加工中心拉釘的正確安裝使用方法:
菁華數控的數控刀柄拉釘的規格非常齊全。所有機床的刀柄、拉釘技術參數資料都可以在機床正面輕松地找到。
加工中心拉釘安裝使用的誤區：
認為在安裝拉釘時，用力越緊越好，其實這種安裝方法是不對的！拉釘過緊的安裝，長時間的使用會造成主軸磨損，加工精度下降！【如上圖】嚴重時造成切削過程中，拉釘斷裂造成主軸損壞！
加工中心拉釘的正確安裝使用方法:
菁華數控的數控刀柄拉釘的規格非常齊全。所有機床的刀柄、拉釘技術參數資料都可以在機床正面輕松地找到。
使用專用的拉釘扳手。如果使用活動扳手或開口扳手，可能造成拉釘根部磨損或拉釘頸彎曲。所以我們在安裝拉釘時，需要使用專用拉釘扳手。
加工中心拉釘安裝使用的誤區：
認為在安裝拉釘時，用力越緊越好，其實這種安裝方法是不對的！拉釘過緊的安裝，長時間的使用會造成主軸磨損，加工精度下降！【如上圖】嚴重時造成切削過程中，拉釘斷裂造成主軸損壞！
為什么拉釘過緊反而導致加工能力下降呢？拉釘固定過緊會使螺栓變形，導致「直徑較小處相接」加工能力下降。為了能給大家?guī)砀蟮慕洕屎图庸r的精度穩定性，千萬不要忽視這些小細節哦！
